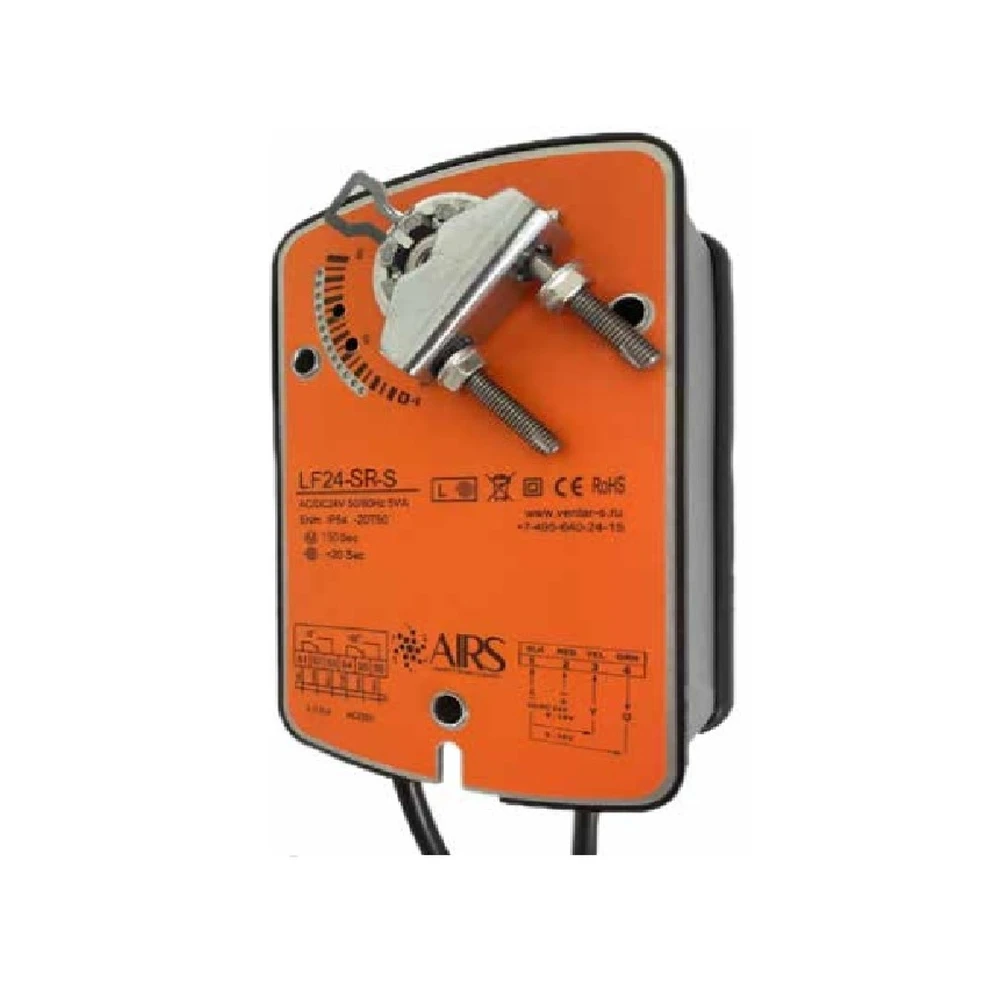

Электропривод AIRS LF24-SR-S
✓ Всегда в наличии / под заказ
Доставка по всей России
Прайс-лист на электроприводы AIRSСкачать ↓Технический лист (PDF)Скачать ↓Паспорт изделия (PDF)Скачать ↓BIM-модель (Revit)Скачать ↓
Со склада в Москвеотгрузка в день оплатыГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
⚙️ Подбор и заказ
13 206 ₽
24 010 ₽
Скидка 45%
Цена со скидкой от розничной. Партнёрам — дополнительные условия по запросу.
Технические данные
Характеристики
Напряжение
AC/DC 24В
Крутящий момент
5
Производитель
AIRS
Тип регулирования
Плавное
Назначение
Для воздушных клапанов
Наименование привода
LF
Наличие возвратной пружины
Да
Подробно
Переключение направления вращения: 0-вращение по часовой стрелке 1-вращение против часовой стрелки
Описание
- Электропривод с возвратной пружиной
- Управление аналоговое (пропорциональное) 0...10В DC*
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 1 м2
- Крутящий момент 5 Нм
- Вспомогательный переключатель
Крутящий момент5 Н·м
Напряжение24В
Возвратная пружинаДа
УправлениеПлавное
НазначениеВоздушные клапаны
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 3 Вт |
| расчетная мощность | 15 ВА |
| Соединительный кабель двигателя | 1 м |
| концевого переключателя | 1 м |
| Вспомогательный переключатель | 3(1,5)А 250V; 2xSPDT |
| Крутящий момент двигателя | Min 5 Нм при ном. напряжении |
| пружины | Min 5 Нм |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° |
| Время поворота двигателя | 150 сек. |
| пружины | ≤ 20 сек |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,8 кг |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 7...16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Электропривод содержит встроенные переключатели для сигнализации положения створки при углах поворота на 5° или 80°. Промежуточное положение определяется по механическому указателю.
Настройка вспомогательных переключателей
Переключение направления вращения: 0-вращение по часовой стрелке 1-вращение против часовой стрелки Схемы электрических подключений
Аналоги
AIRS LF24-SR изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LF-SR, Gruner 341C-024-05, BVM LM24-BS-5, Nanotek LF24BS.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
