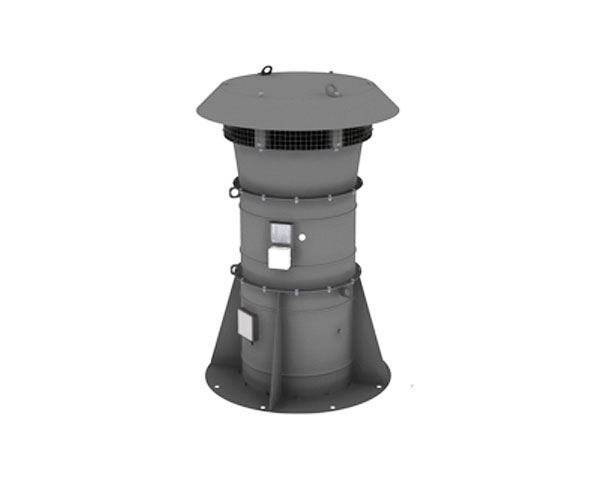

Крышная установка подпора воздуха круглая КРУП-Кр-190

Описание

Вентиляторы крышные осевые подпора КРУП-Кр-190 устанавливаются на плоских и покатых крышах с любым углом ската и кровельным покрытием. Работают без сети воздуховодов, подавая свежий уличный воздух в подкровельное пространство помещений. Применение таких вентиляторов дает возможность отказаться от громоздких воздуховодов и разгрузить технические этажи. Рабочая среда – уличный воздух запыленностью не выше 100 мг/м.куб.

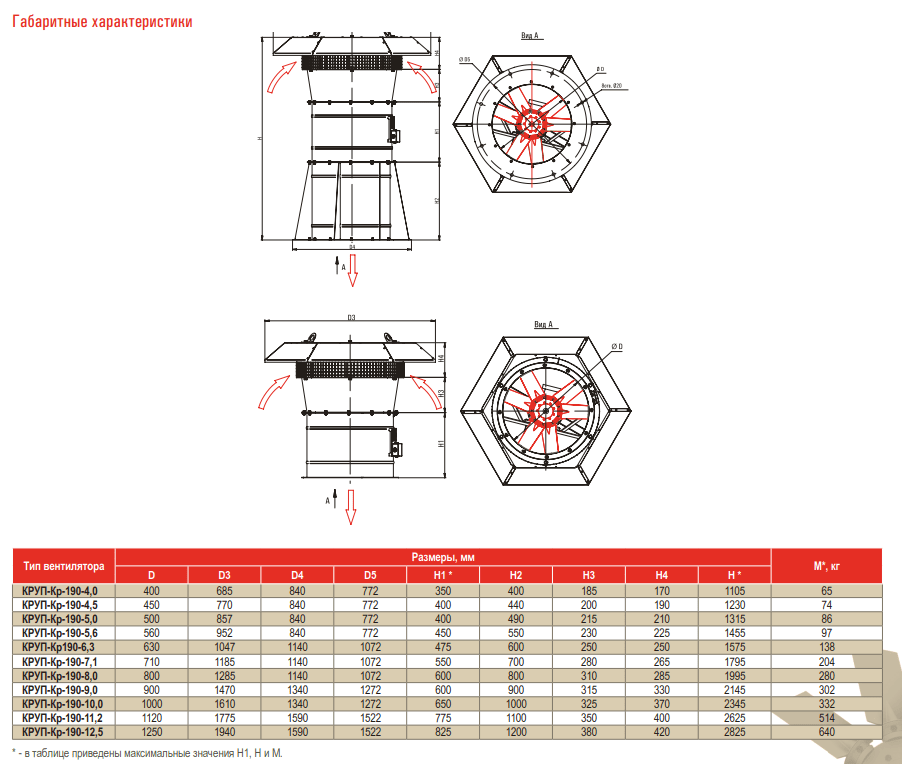

Габаритные и присоединительные размеры

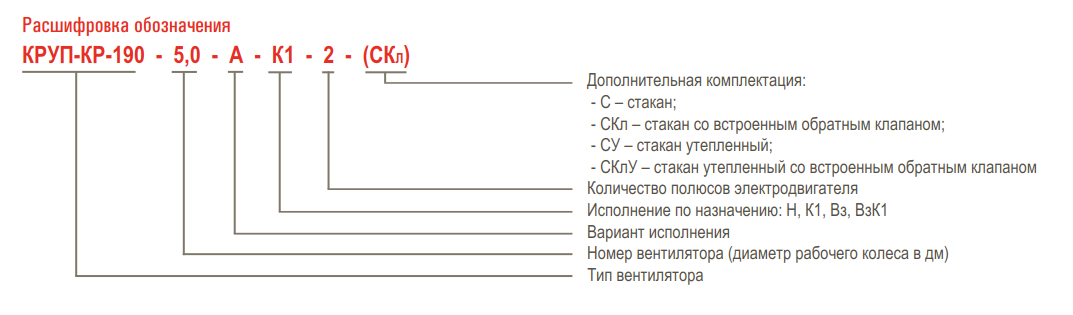

Обозначения

1. Тип вентилятора
2. Номер вентилятора (диаметр рабочего колеса в дм)
3. Вариант исполнения
4. Количество полюсов электродвигателя
5. Дополнительная комплектация

С - стакан СКл - стакан со встренным обратным клапаном

Тип вентилятора	Размеры, мм
	D	D3	D4	D5	H1*	H2	H3	H4	H*
КРУП-Кр-5	500	900	840	772	430	492	100	200	1222
КРУП-Кр-6,3	630	1090	1140	1072	540	600	126	252	1518
КРУП-Кр-8	800	1300	1140	1072	740	800	160	320	2020
КРУП-Кр-10	1000	1565	1340	1272	740	1000	200	400	2340
КРУП-Кр-12,5	1250	1865	1590	1522	900	1200	250	500	2850

* — в таблице приведены максимальные значения H1, H
