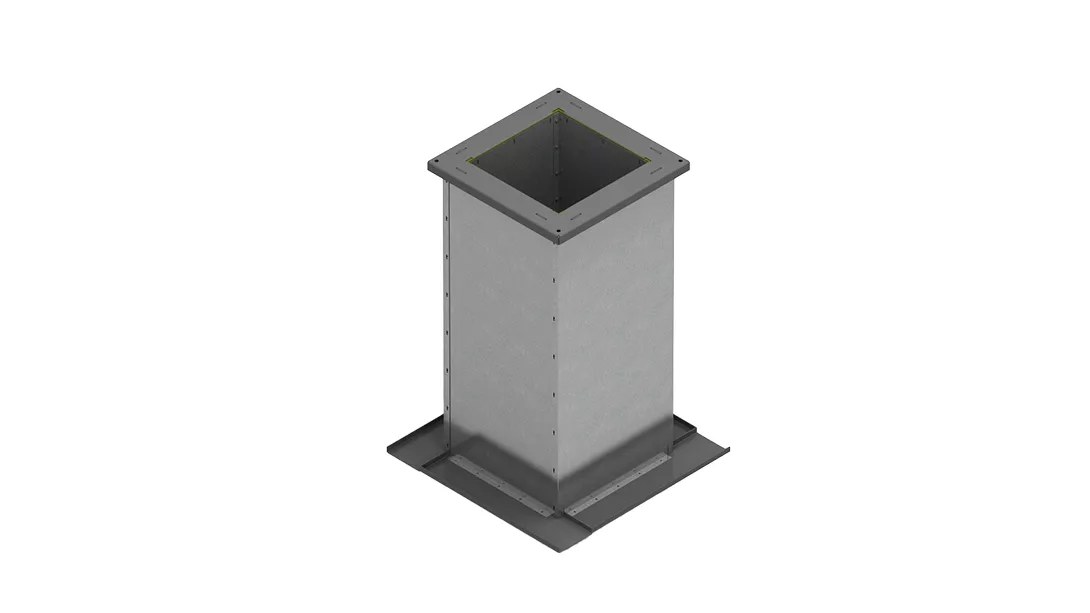

Стакан монтажный СТАМ-405
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-405 — утеплённый узел со встроенным противопожарным клапаном ПРОК для вентиляторов ОСА в системах вытяжной и приточной противодымной вентиляции. Монтируется на горизонтальную кровлю.
Технические характеристики
Конструкция
Коробчатая конструкция собрана на стальной сварной раме, несущей основную опорную нагрузку. Внутри рамы закреплены воздуховод квадратного сечения и клапан ПРОК с пределом огнестойкости EI120; оба узла выполняются из оцинкованной или нержавеющей стали. Боковые стороны рамы закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена негорючая теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли, подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами.
Принцип работы
Клапан в составе стакана исключает переток тёплого воздуха из помещений по шахтам и воздуховодам при неработающей системе — это требование пунктов 7.11 г) и 7.17 в) свода правил СП 7.13130.2013. При пожаре клапан открывается, и вентилятор ОСА работает на удаление продуктов горения или на подпор воздуха.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1). При заказе уточняются типоразмер, модель вентилятора ОСА и схема управления приводом клапана.
Как подобрать
- Типоразмер подбирают по вентилятору ОСА и сечению противодымной шахты
- Проверяют соответствие требуемому пределу огнестойкости клапана — EI120
- Учитывают тип кровли: модель предназначена для горизонтальной поверхности
- Исполнение Н или К1 выбирают по условиям эксплуатации
- Согласуют управление приводом клапана с алгоритмом противопожарной автоматики
Монтаж и обслуживание
- Стакан крепят к несущей части кровли по опорной поверхности рамы
- Присоединение к вентиляционному каналу выполняют по монтажному фланцу болтами
- Кабельные линии привода клапана заводят и подключают до монтажа вентилятора
- После сборки проверяют срабатывание клапана по сигналу противопожарной автоматики
- В рамках регламентных проверок системы контролируют ход клапана и состояние привода
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
